Tandem NonStop образца 1984 г.
Система Tandem NonStop – это массивно-параллельная система без использования общих ресурсов со связью между компонентами на основе обмена сообщениями . У каждого узла имеется свой центральный процессор, основная память, доступ к шинам передачи сообщений и контроллерам ввода-вывода. У каждого контроллера ввода-вывода имеются два порта, и к нему могут производить доступ любые два узла системы. Пары котроллеров ввода-вывода обеспечивали доступ к зеркальным дискам. Эта аппаратная архитектура вместе с операционной системой Guardian, монитором транзакций (Transaction Monitoring Facility, TMF) и дисковым процессом (Disk Process, DP) обеспечивала наилучшую в отрасли доступность для систем OLTP в 1980-е гг. и не утратила свое лидерство до сегодняшних дней.
Рис. 2. Аппаратная архитектура Tandem NonStop. От 2-х до 16-ти процессоров (с основной памятью и портом ввода-вывода) объединяются двухпортовой шиной передачи сообщений Dynabus. Каждый контроллер ввода-вывода подсоединяется к двум процессорам. Зеркальные диски подключаются к избыточным контроллерам ввода-вывода. Такая архитектура позволяла выдержать любой одиночный отказ.
Для выполнения своей транзакционной работы приложение запускается в одном из процессов и посылает сообщения для чтения с дисков и записи на них дисковым процессам, которые управляют данными и формируют записи для журнала транзакций. При выполнении каждой операции записи выполняется установка контрольной точки, чтобы резервный узел мог продолжить выполнение транзакции в случае отказа основного узла, обсуживающего диск. Во время фиксации транзакции от всех DP, выполнявших операции записи, требуется выталкивание их журналов в ценральный процесс дискового аудита (Audit Disk Process, ADP ).

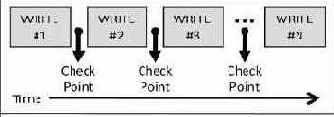

Рис. 3. В системе Tandem образца 1984 г. алгоритм каждой операция записи процесса DP является идемпотентным. Данные об этой операции посылаются основным дисковым процессом резервному процессу при установке контрольной точки.
Следует обратить внимание на то, какова гранулярность элементов в этом подходе к отказоустойчивости. В 1984 г. каждая операция записи являлась идемпотентной, и для нее устанавливалась контрольная точка в резервном DP . Единицей гранулярности отказа был отдельный процесс или процессор. Гранулярность "идемпотентного подалгоритма" определялась одной операцией записи, которая приводила к установке контрольной точки. Отказы основного DP не обязательно вызывали аварийное завершение транзакции (рис. 4).
Рис. 4. В системе Tandem образца 1984 г. показаны процесс приложения, основной и резервный дисковые процессы (DP) и процесс дискового аудита, который записывает журнал на диск. В контрольной точке между основным и резервным DP содержатся данные об операции записи, лишь слабо коррелирующие с данными в журнале транзакций.
