Иногда для перекрытия из сборных блоков необходимо бетонное покрытие


Если в соответствии с расчетом статических параметров нагрузки перекрытие из сборных блоков должно выполняться с бетонным покрытием, тогда в швы между отдельными плитами перекрытия из пористого бетона вначале вставляются тонкие стальные прутья (диаметр 8 мм). Соединение с примыкающим кольцевым анкером перекрытия осуществляется следующим путем: концы стальных прутьев длиной 60-80 см загибаются и перевязываются проволокой с арматурой кольцевого анкера.

Облицовку края перекрытия кладут на необходимую суммарную высоту: толщина перекрытия плюс толщина требующегося бетонного покрытия. Снова также проложить теплоизоляционную ленту. Теперь укладываются на распорки стальные решетки. Места нахлеста связать проволокой, тогда стальные прутья не смогут вылезти из тонкого слоя бетона.

Для того чтобы через отверстия перекрытия (например, для трубы) позднее не смог стечь бетон, поставьте узкие бордюрные камни, высотой в толщину бетонного покрытия. В качестве альтернативы можно взять также деревянные планки. Перед бетонированием поставьте в кольцевой анкер везде, где будет прокладываться оборудование (сточные трубы, водопроводные трубы и пр.), чурки из жесткого пенопласта. Выемки в перекрытии из пористого бетона разрешается иметь диаметром максимум 15 см. Поперечное ослабление отдельной плиты не должно превышать 25%. Более крупные отверстия делаются с помощью стального профиля.

Для сооружения пролета лестницы из монолитного бетона нужно возвести основание опалубки с опорами и балками.

Из пустых поддонов из-под блоков выкладывается ровная обшивка опалубки.

Боковая округлая опалубка в этом примере должна выполняться из узких дощечек.

Нижний слой арматуры укладывается на распорки.

Если хочется позднее сделать бетонный парапет, то арматура встраивается уже сейчас.

Если требуется бетонное покрытие, в швы укладываются стальные прутья, а на поверхность - стальные решетки.

Край перекрытия облицовывается. Отверстия труб оставляют, установив чурки из жесткого пенопласта.

Вокруг отверстий в перекрытии также ставится опалубка, чтобы не затекал бетон покрытия.

Балка, размещающаяся на одном уровне с перекрытием, может быть встроена и при бетонном покрытии.

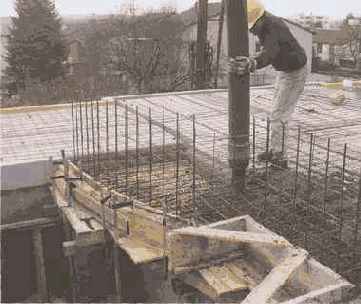

При проведении бетонных работ одновременно бетонируется лестница. Вначале нужно сделать опалубку.

Готово для бетонирования: для лестницы сделана опалубка, облицован край перекрытия, уложена арматура.

Предварительный осмотр: когда возведен следующий этаж, делается опалубка и бетонируется парапет галереи.

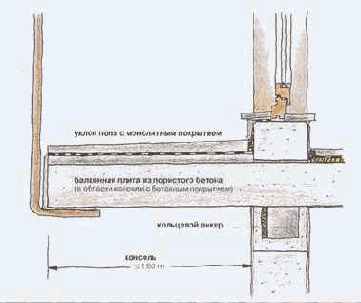

Балкон без отделки, вид снизу: плита из сборных блоков размещена на выступах стены сбоку.

Балкон без отделки, вид сверху: по гребню внешней стены предусмотрено пространство для кольцевого анкера.

Во избежание образования тепловых мостов у балконной плиты делается теплоизоляция.

<
